案例分享|有油烟净化器的系统该如何选型

油烟净化器主要用于厨房低空排放油烟的净化治理,那么系统安装有油烟净化器该如何正确选型风机呢?
案例分析
某酒店厨房的排烟罩,长是14米,宽是1.2米,烟罩内开13个吸风口,风管总长50米,整条风管有3个90°弯头,风机经过150Pa的油烟净化器,不知道用什么风机比较好?
根据题目中厨房烟罩所知:
14米烟罩,烟罩内开13个吸风口
系统所需风量为:26000m3/h
风管50米,有3个90°弯头,按风管每米10Pa、每个90°弯头70Pa计算
×  错误计算系统阻力(忽略净化器阻力)

系统阻力为:710Pa
✔ 正确计算系统阻力,净化器阻力为150Pa
系统阻力为:946Pa
风管50米,有3个90°弯头,风机经过150Pa的油烟净化器
需要风机全压为:1161Pa

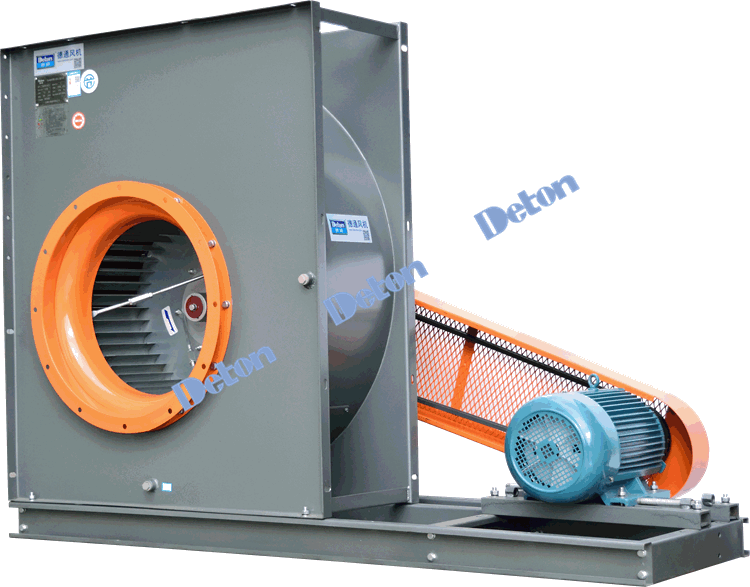

应选风机为:13-48-R3-6.3C/11kw

风量:26250 m3/h  全压: 1218 Pa

13-48-R3特点
1、高效节能 获CQC认证
中国节能认证产品
2、真正的油烟王
压力提高3-15%,行业领先
3、高端合作
与清华大学合作开发的新一代高效节能油烟净化专用风机
德通提供专业的选型服务
德通打造了一支技术+实践型销售服务队伍,提供一站式解决方案服务:
售前 免费提供“效果第一”高效节能的抽排系统解决方案
售中 专业技术人员提供安装、使用培训和指导服务
售后 专职人员定期用户跟踪、回访服务
我们将于3月26日-29日参加上海酒店用品展,
地址:上海新国际博览中心
德通展位号:E3E08
分享厨房抽油烟专业知识,
提供系统解决方案专业服务,
当日,恭候您的到来。
德通风机,工业专业设计与制造商,华南地区规模化的风机专业制造基地,产品远销100多个国家和地区。
咨询热线:400-168-0848
